Velocidad de corte: 0-30000mm / min
Formato gráfico admitido: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, otros
Aplicación: Corte por láser
Estado: Nuevo
Grosor de corte: 6 mm
CNC o no: si
Modo de enfriamiento: enfriamiento por aire
Software de control: FSCUT2000, software de corte especial Chutian
Lugar de origen: Anhui, China (continental)
Certificación: CCC, ISO
Servicio postventa proporcionado: ingenieros disponibles para máquinas de servicio en el extranjero
Campos de aplicación

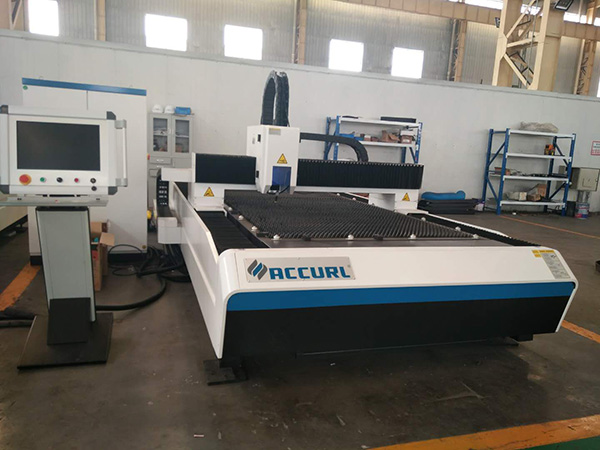

La máquina adopta el láser IPG / SPI más sofisticado, combinando la máquina CNC Gantry diseñada por nuestra empresa y el cuerpo de soldadura de alta resistencia, después del recocido a alta temperatura y el mecanizado de precisión mediante una gran máquina de fresado CNC. Tiene una buena rigidez y estabilidad con husillos de bolas de precisión, carrera de accionamiento de guía lineal. Es principalmente para cortar chapas de metal por debajo de 8 mm en alta velocidad y alta precisión. El láser de fibra tiene una serie de ventajas, tales como alta calidad de haz, alto brillo, altos índices de conversión, operación estable, confiable y sin mantenimiento de bajo costo y tamaño pequeño, etc. El corte asistido por aire es el nivel más avanzado de corte por láser , que es particularmente adecuado para el acero inoxidable, el acero de cartón de precisión de corte. Es ampliamente utilizado en productos de metal, hardware, maquinaria de precisión, autopartes, gafas, joyería, placa de identificación, electrónica, juguetes, publicidad y otras industrias.
Descripción para la máquina:
1. Esquema de producto y composición.
La máquina de corte por láser de fibra se compone de láser de fibra, cabezal de corte, sistema de control, sistema de enfriamiento, unidad de la máquina, sistema de desempolvado de escape, etc.
2. Rendimiento del producto
Ampliamente utilizado para cortar chapas metálicas, como acero al carbono, acero inoxidable, acero aleado y otros materiales metálicos. También podemos procesar varias formas y tamaños de piezas; Cortando todo tipo de texto, logo y patrón.
Rango de corte: Tablero 3000mm * 1500mm,
Grosor de corte de acero al carbono: 0,2 mm-6 mm
Ancho de corte: 0.08—0.15mm
La máquina X, Y, eje Z recorrido 3000 mm * 1500 mm * 100 mm
Precisión de posicionamiento: ± 0.05mm / 1000mm
Repita la precisión de posicionamiento: ± 0.03mm / 1000mm
Velocidad de ralentí de la máquina estándar: 30 m / min
La velocidad máxima de ralentí: 50m / min.
Junta de 1 mm de espesor O2 Velocidad máxima de corte:
(Láser IPG-1000) 10m / min
(Láser SPI-CW-1500) 15m / min
Profundidad máxima de corte:
Acero al carbono (O2) 7mm
Acero inoxidable (N2) 3.5 ~ 4 mm
Acero inoxidable (O2) 6mm.
3. La lista de sistema de producto:
Láser
Láseres FIber: 1000W (SPI opcional)
Trayectoria óptica externa y cabezal de corte.
Cabezal de corte por láser Cabezal de corte automático de alta precisión.
Sensor capacitivo BCS100, seguimiento automático.
Lente de enfoque 25.4 F = 100
La maquina host
Máquina de plataforma y accesorios 3000mm * 1500mm cabezal de corte
El tornillo de bola del eje X, tornillo de alta velocidad 4010; El riel de silencio 35; TAIWAN HIWIN
El eje Y de la guía de rodadura tornillo 5050 de alta velocidad; El riel de silencio 45; TAIWAN HIWIN
Reductor planetario VRB140, Japón SHIMPO
Teniendo Japón, NSK
Cubierta de polvo Qingdao, HEMA
Cadena de arrastre PKK, China
